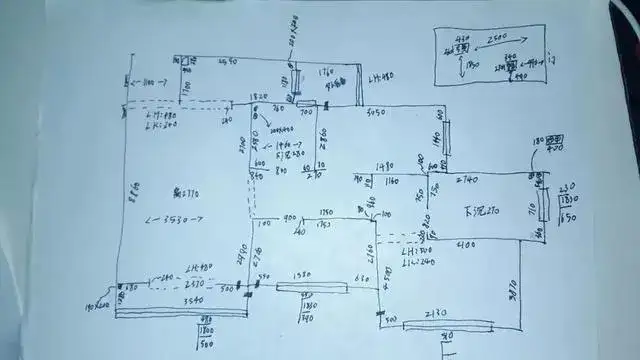

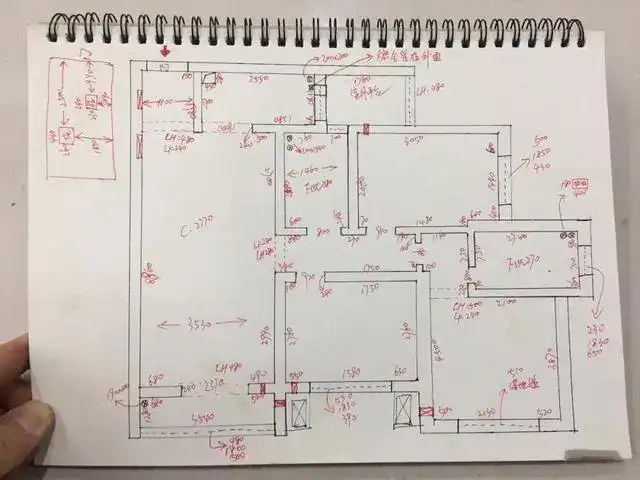

量房图，分为单线、双线两种，在日常量房的过程中，为了快速量房，大多都会采用单线来绘制量房图。一、量房图的种类1、双线量房图

2、单线量房图

有些人在量房时总是喜欢丢尺寸，等拿到CAD里画时就抓瞎了，怎么画都画不对！你遇到这种情况吗？

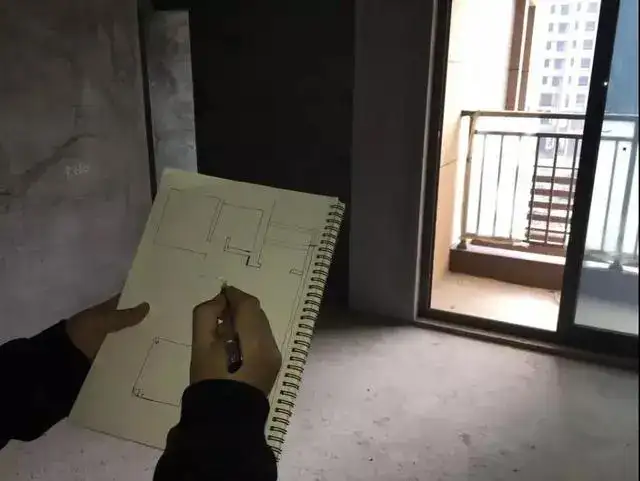

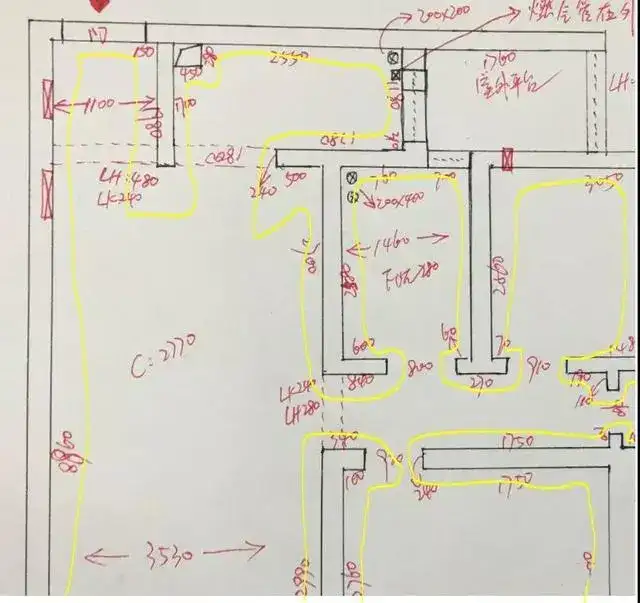

看这种图，量房时首先从入户开始，然后绕着墙一点一点量，最后再回到原地，胶圈，这样量的话就绝对不会出错!

室内设计资料全套，室内设计零基础到设计师教学​jq.qq.com/?_wv=1027&k=rfFeIjDJ二、量房的注意事项1、关于量房的数据一面墙，你用卷尺得出数据为63.1cm，把这个数据计为64cm，如你量出一面墙长度为99.8cm，要把数据计为100cm，这样你到CAD中绘制就不会出现数据错误问题了。

为什么要这样呢？因为我们所测量的房屋都是经过建筑设计师来设计的，基本上是不会出现63.2或6.3.8这种数据的，你量出了这样的数据，可能是墙体抹灰层太厚或你测量的位置正好就凹进去了一小块2、量房时最好保留视频资料。

用手机从入户处开始拍，把每个地方都拍进去，这样你回去设计时，哪里有问题的话直接看自己拍的视频即可，无需再到现场去。如果只想拍照片，应该怎么拍呢？

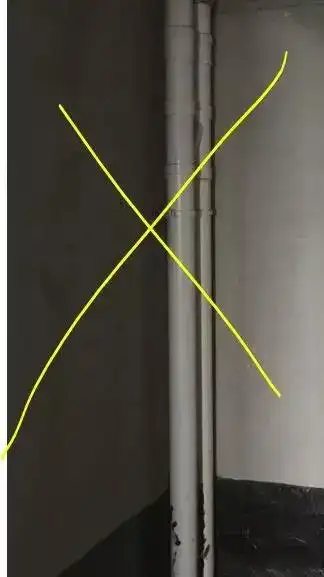

这是一种错误的拍摄，为什么呢？能从图片中能看到的信息太少了……

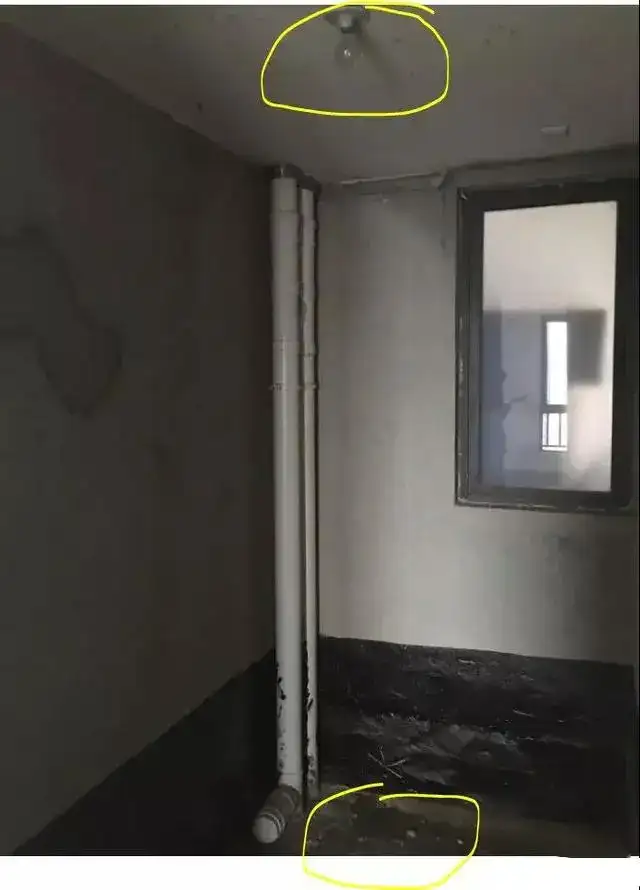

这才是照片的拍摄方法，能看到天花和地面，这样也方便后期你自己辨别这张图的哪个房间的。

拍照时一个房间最好拍2张，一张从外面往里照，一张从里面往外照。

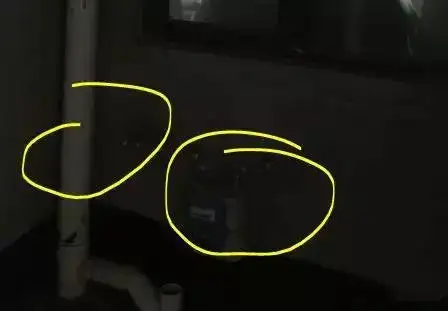

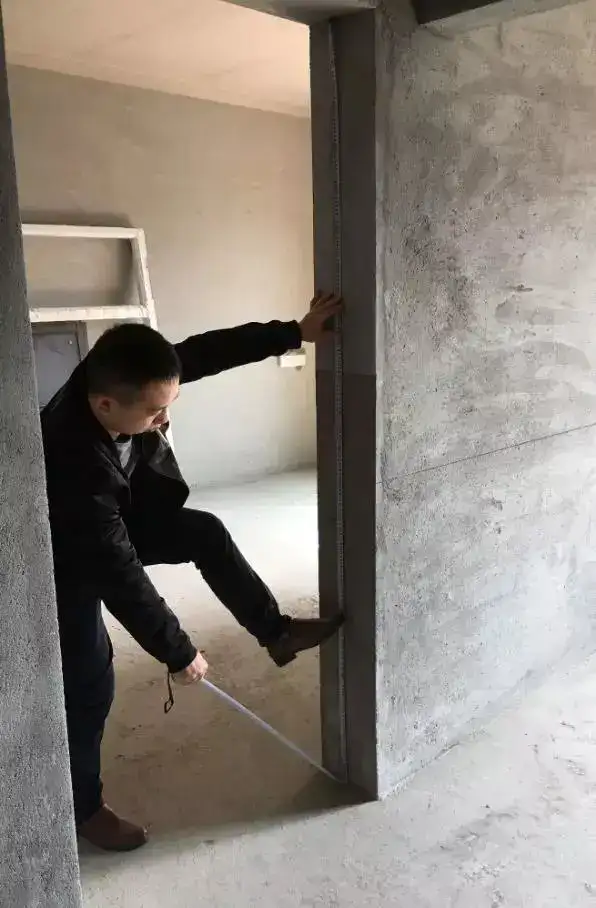

像这个房间有管道、水表、地漏……都要拍下来，越详细越好。门洞多高，也是要量的。

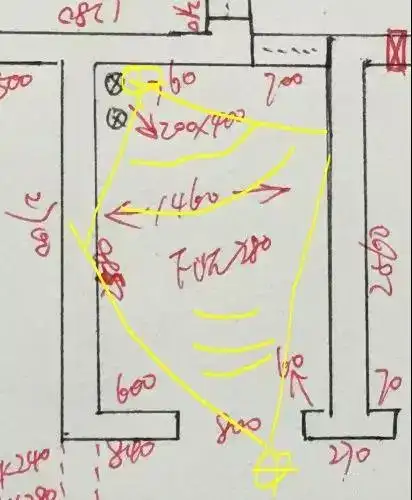

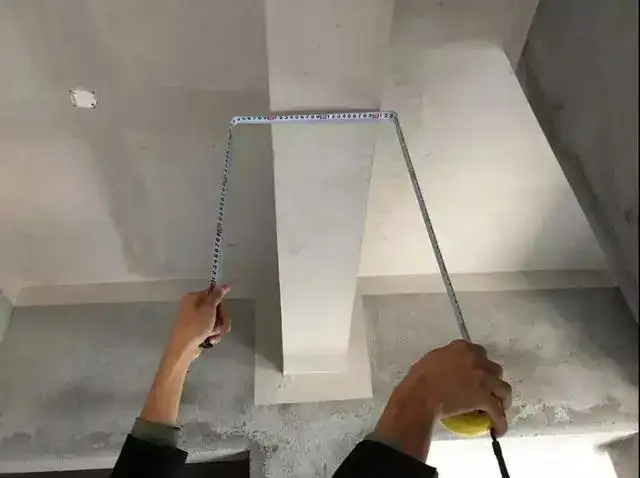

哪里有横梁，横梁高度、宽度都需量出来，这样方便我们设计吊顶的高度。

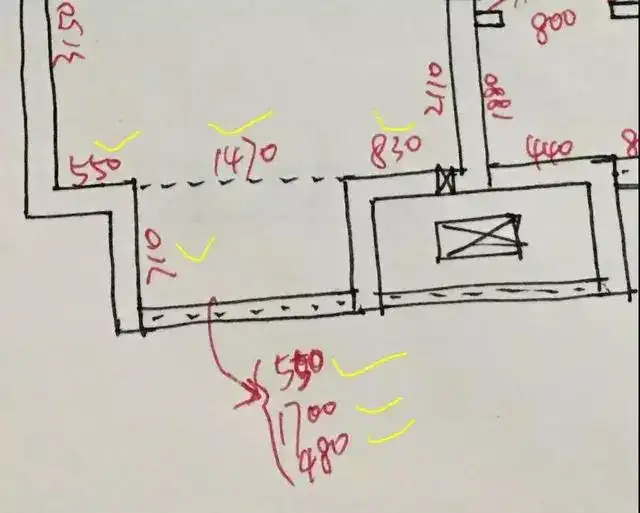

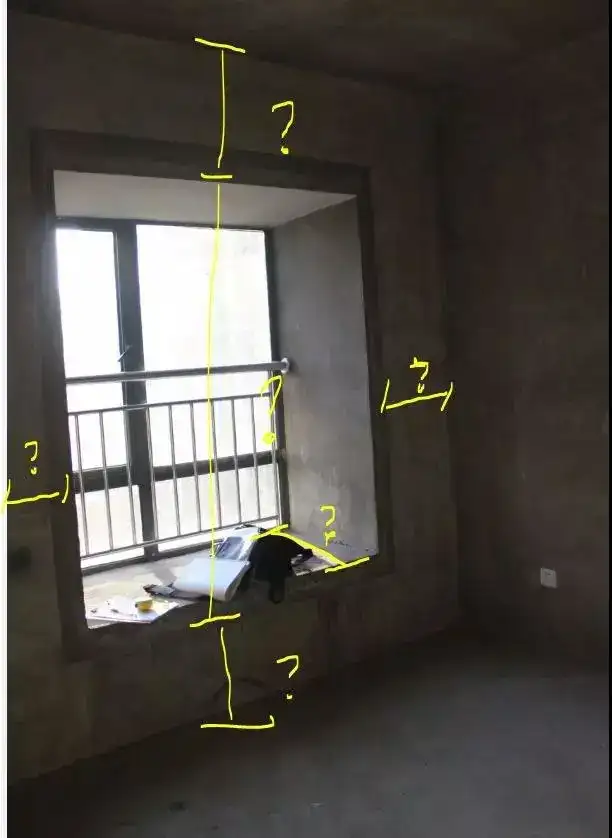

飘窗

左右尺寸、地台高度、窗户多高、窗户上梁多高、飘窗深度都要量出来。

文章开头那种量房图就是范本，不会画的可以参考（双线量房图）去工地多量几次，多画几份就能学会了，该有的尺寸都量出来，不要偷懒，强弱电箱、燃气表等设备管道，把墙体到这个东西的距离也量出来，后期如要在这里做个柜子什么的，该做多高才能把它遮住，有数据尺寸的话就很清晰了。

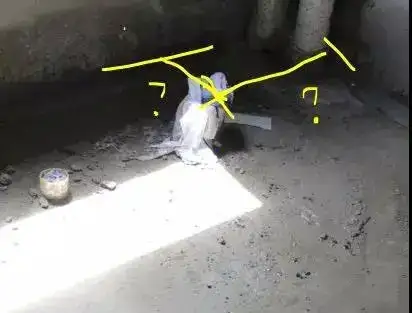

北方的还要记得量墙面距离马桶的下水管中心的距离，这样也方便业主去买马桶。

测量好墙面距离下水管的中心距离。

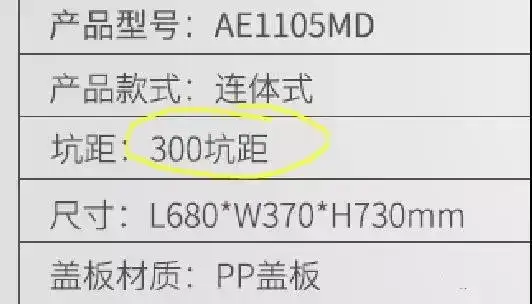

有了这个尺寸我们就知道该买多少坑距的马桶了3、保证后期房屋装修质量只有量房比较精确，才能做出准确设计，不至于到后期施工时，因为尺寸不对导致无法实现，需进行设计更改或项目更改一些项目比如上下水、暖气、煤气位置等如果没有测量或测量不准确，就可能导致后期购买的坐便器、水盆等因为尺寸不对而无法安装，发生退货、换货等情况。

4、方便设计师与业主实地交流量房时，业主和设计师一般都会到场，如果业主对房屋设计有一定想法，在现场进行测量时，即可与设计师沟通，看这些想法是否可行，交流起来较有效此外，业主如需提前订购主材，也需到现场与设计师进行沟通再决定。

三、量房收费情况一般情况都是请装修公司的设计师来量房，关于量房的收费，不同装修公司有不同的规定如收费一般为100元左右一次，如果量好房后业主决定选择这一家装修公司来设计、施工，那么这100元就自动转化为定金的形式，如果量好房就结束了，这100元就作为设计师来量房的报酬，不再退还。

四、量房的三种测量思路1、定量测量主要是测量各个厅的室内的长宽高，计算出每个用途不同的房间和面积，并根据业主的喜好及日常生活习惯，提出合理化的建议2、定位测量在这个环节，主要是标明门、窗、空调孔的位置，窗户需要标数量。

在厨卫的测量中，落水管的位置、孔距、马桶坑我孔距、离墙的距离、烟管的位置、煤气管道位置、管下的距离、地漏的位置等都需做出准确测量，以便日后在设计中准确定位

3、高度测量正常情况下，房屋高度应是固定的，但由于各个房屋的建筑与构造不同，可能会有一定落差，设计师进行高度测量时，需仔细查看房间每个区域的高度是否有落差，以便日后的设计图纸准确无误。
