Pointwise官方教程这部分是用非结构网格划分的，这里给大家介绍下结构网格的画法这种圆管散热结构很常见，圆管内一般为液体，圆管外是另一种液体，也可能是空气本案例假定CFD求解器是FLUENT

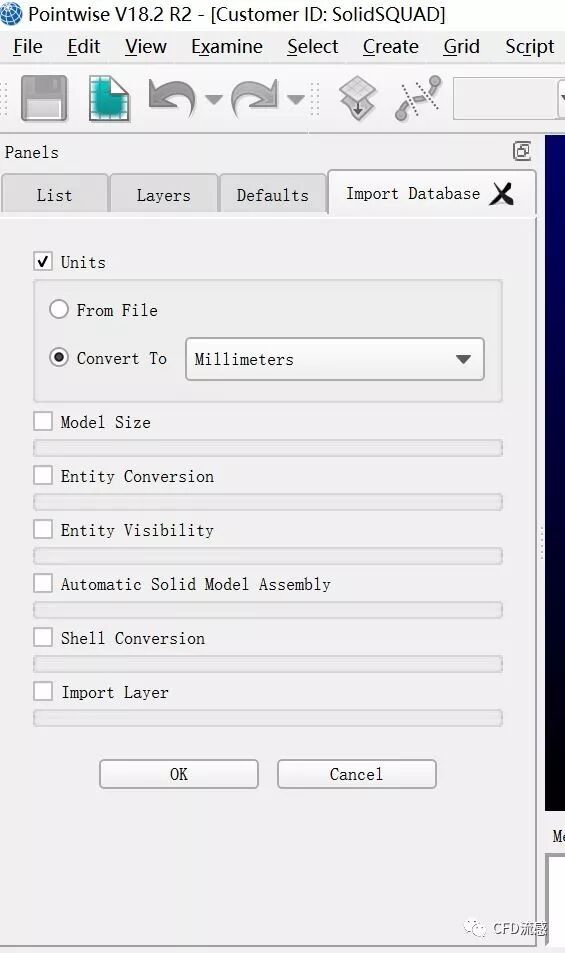

1. 读入几何，设置求解器读入几何，设置单位mm（这是我的个人习惯，一般都采用mm）。

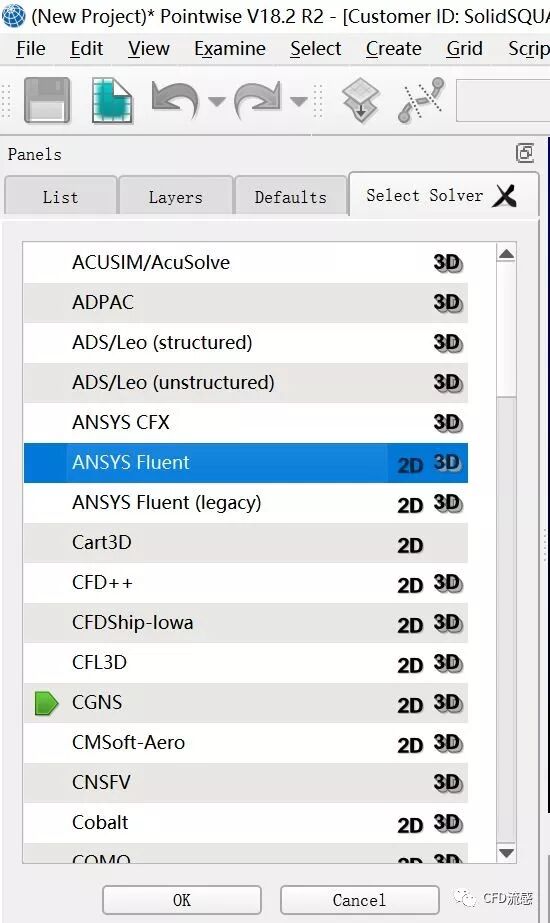

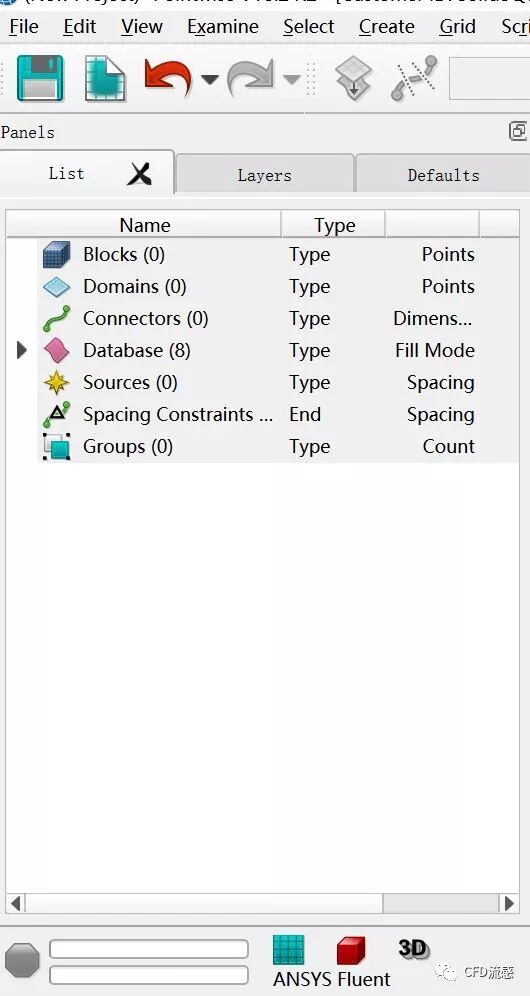

然后在顶部工具条CAE->select solver-> Ansys fluent->OK， 这时在窗口的左下角就会显示出求解器是ANSYS FLUENT。

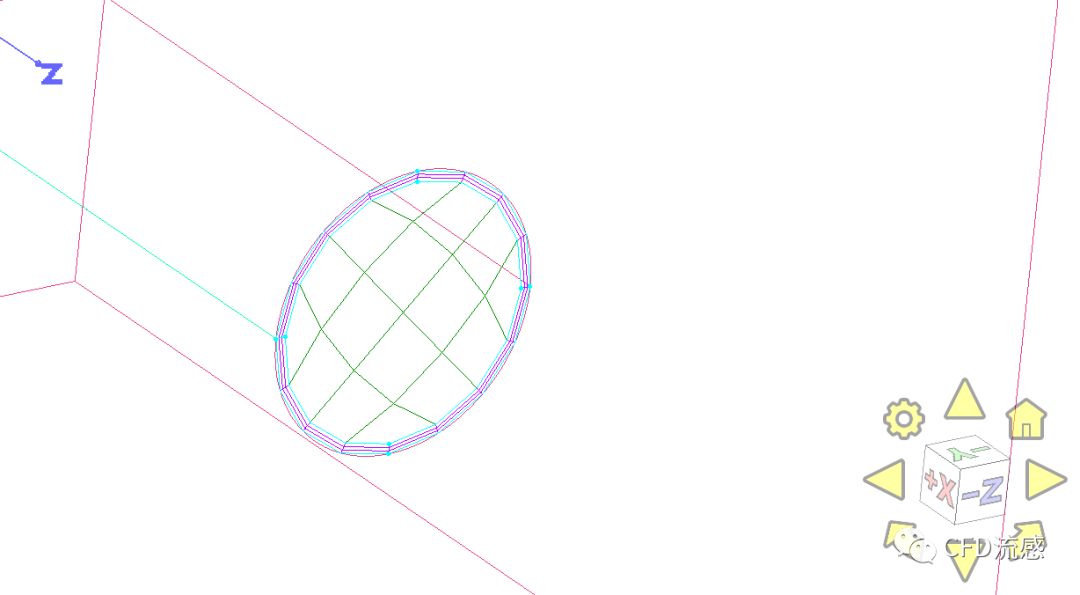

2. 圆筒网格圆筒体网格分为两步：圆面网和圆筒体网格。圆形面网格可以参考本公众号其他教程，有详细介绍。这里重点介绍由面网格拉伸生成体网格。圆形面网格如下图，包含有几层边界层网格。

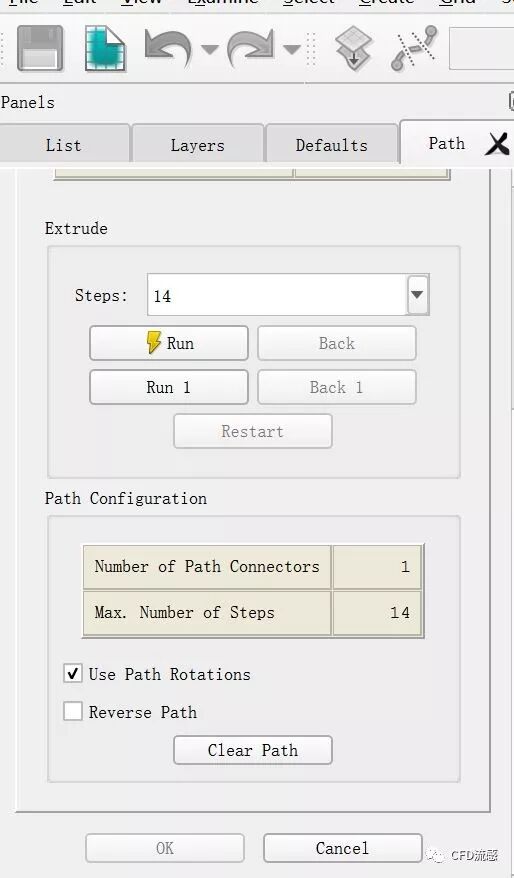

圆管长度方向建立一条conncetor布点15个选择圆形面网格，然后create->extrude->path，Pointwise会提示合并，点击done然后选择圆管长度方向上刚刚建立的那条connector。

。

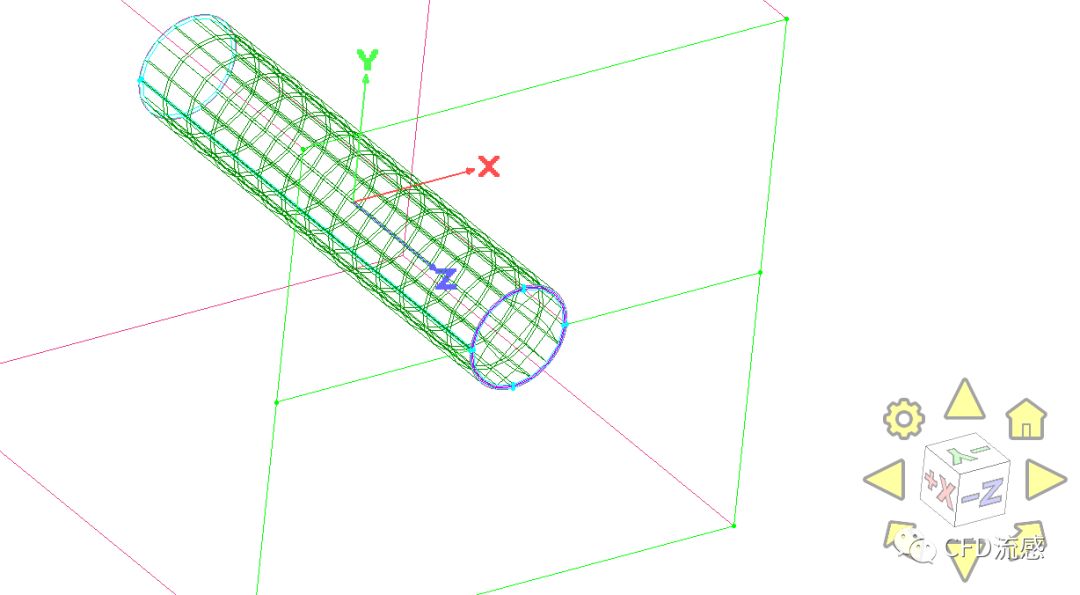

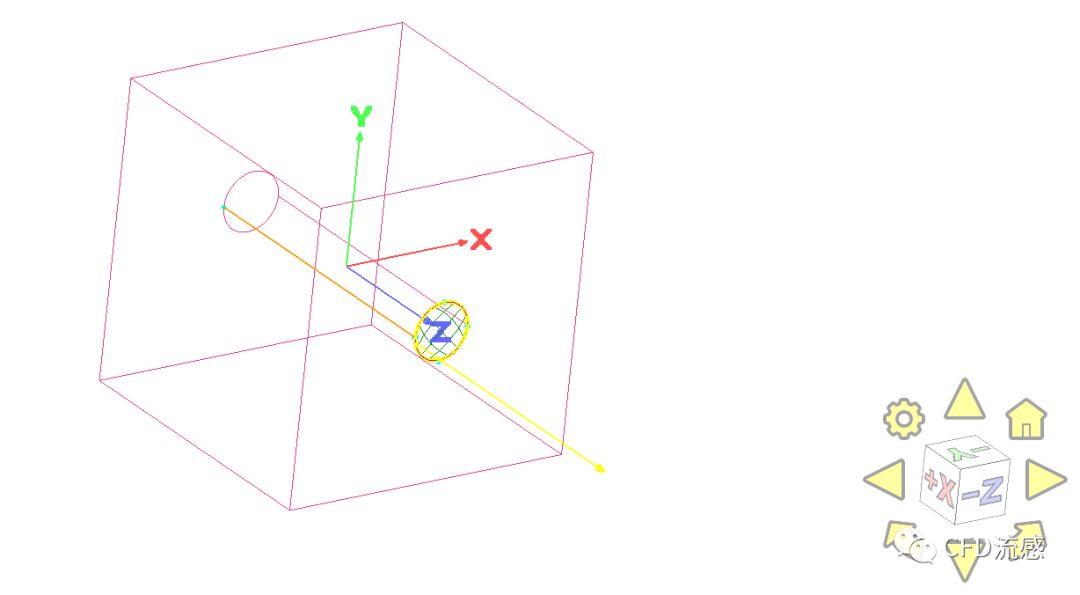

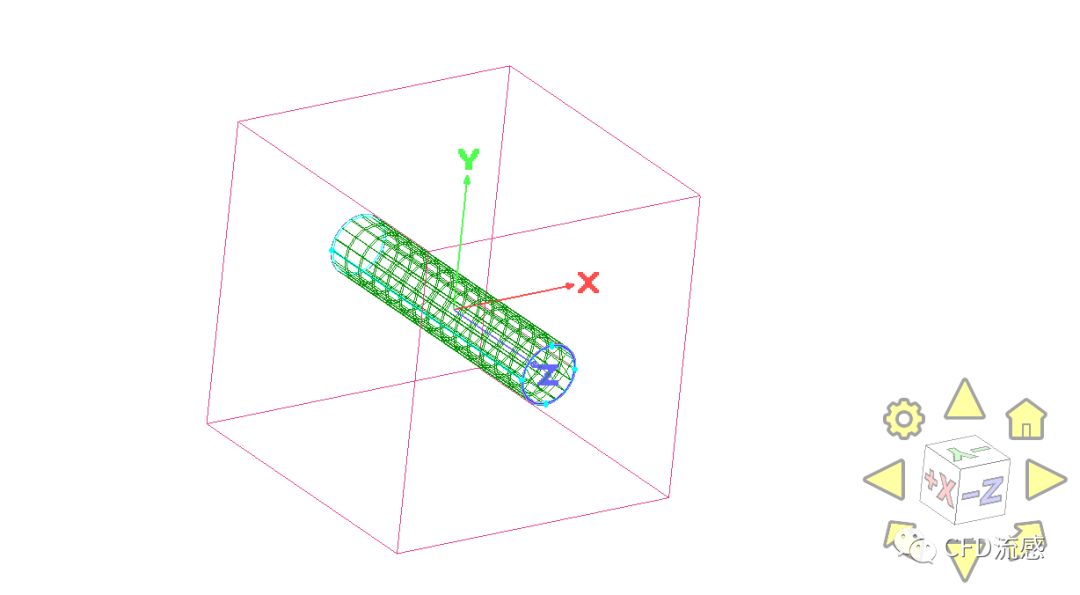

黄色箭头是说明拉伸方向，显然这时方向是错误的。勾选reverse path改变拉伸方向，然后run->ok。生成如下体网格。这样圆管的体网格就完成了。

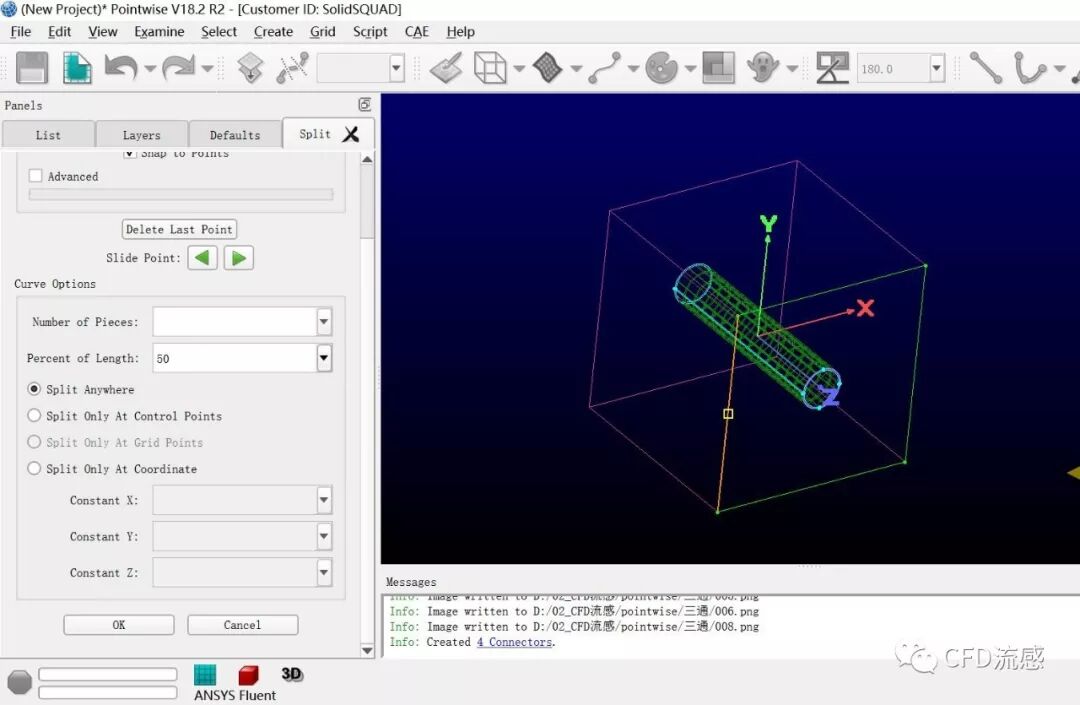

3. 正方体体网格正方体的体网格也可以用拉伸的方法建立首先建立包含圆形的正方形面网格将正方形左右两侧的connectors从中间分开方法是点选conncetor然后edit->split，在percentage of length。

处填50（就是中点的意思），然后OK。

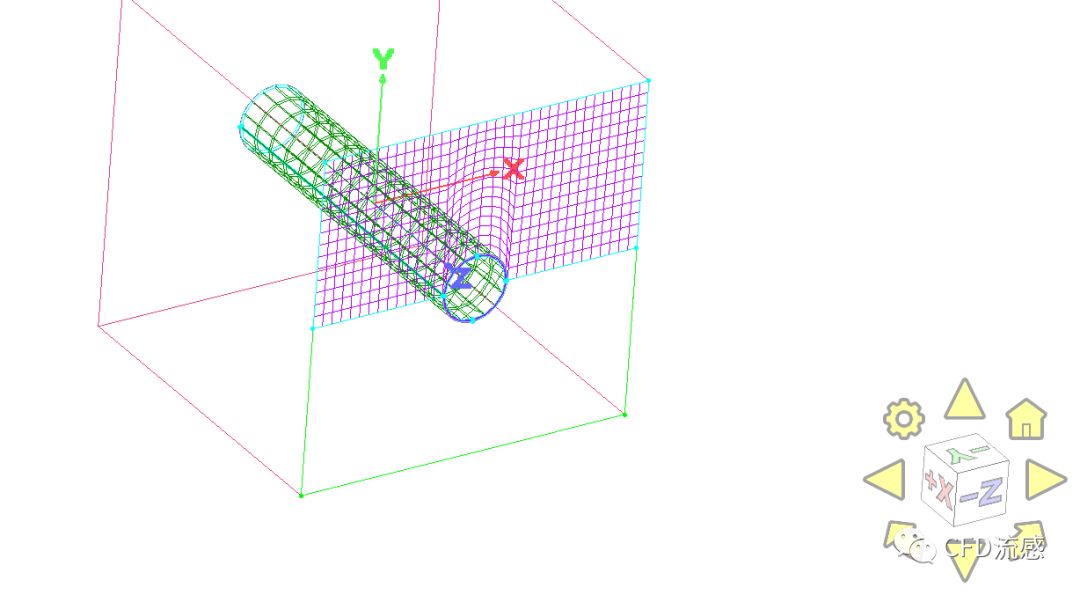

建立如下两条connectors连接正方形左右两侧中点和圆管在建立这个面的结构网格时，左右两侧对应，上下对应左右两侧和刚刚建立的两条connectors布点15个上侧的connector布点我们用copy

的方法。

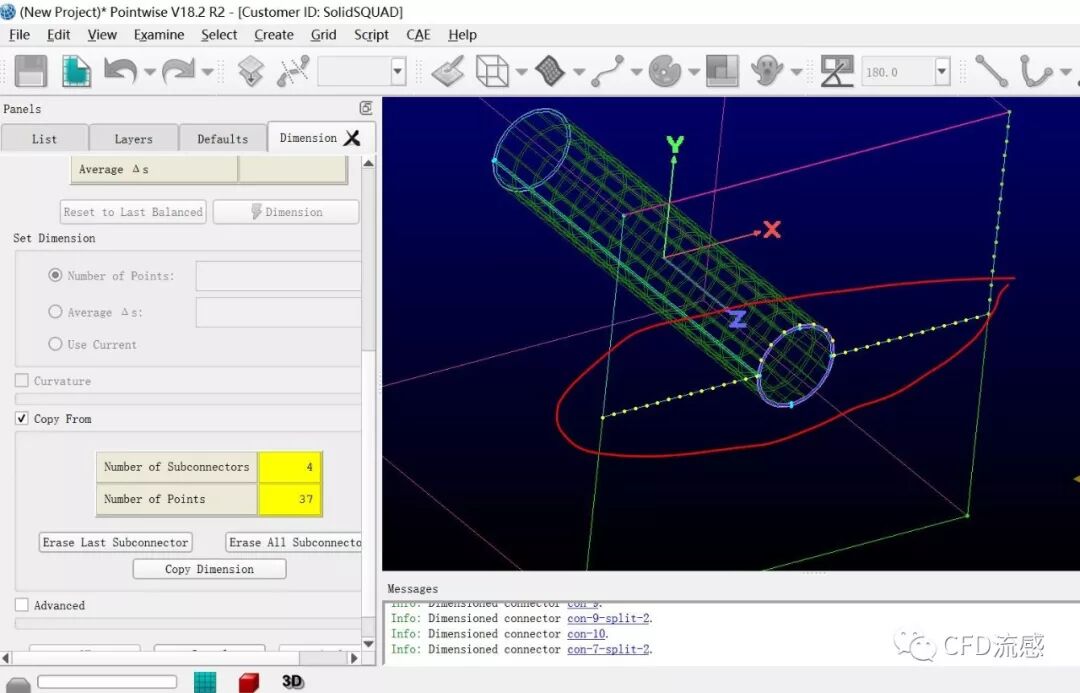

点选上侧的connector， 然后工具条grid->dimension->选择copy from，然后依次点选对面的connectors，然后点击copy dimensions->ok面网格：create->assemble special->domain。

， 依次选择对应的四个边。生成面网格如下图。

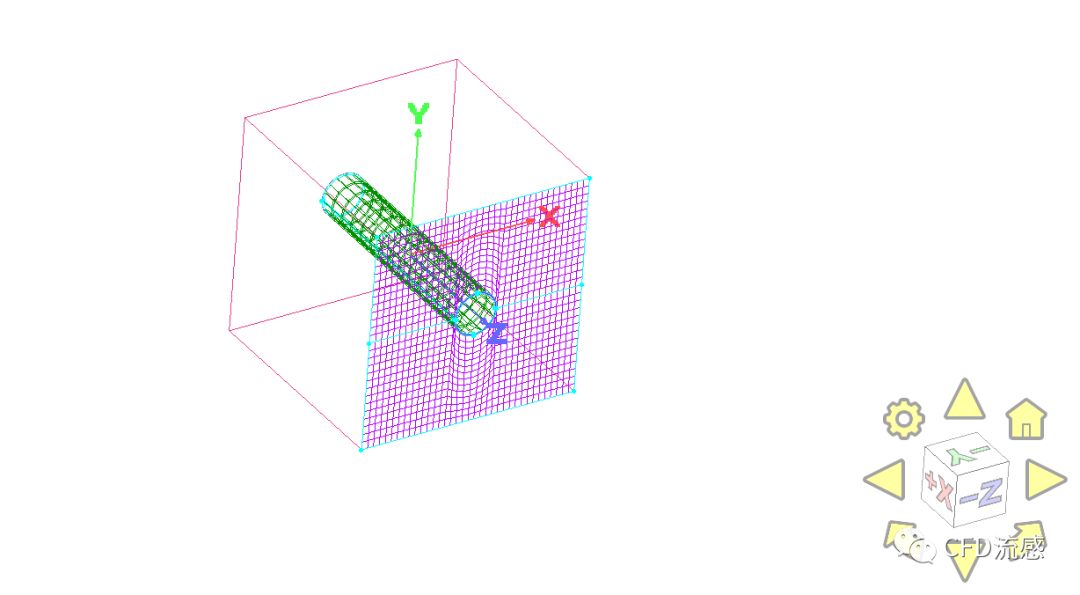

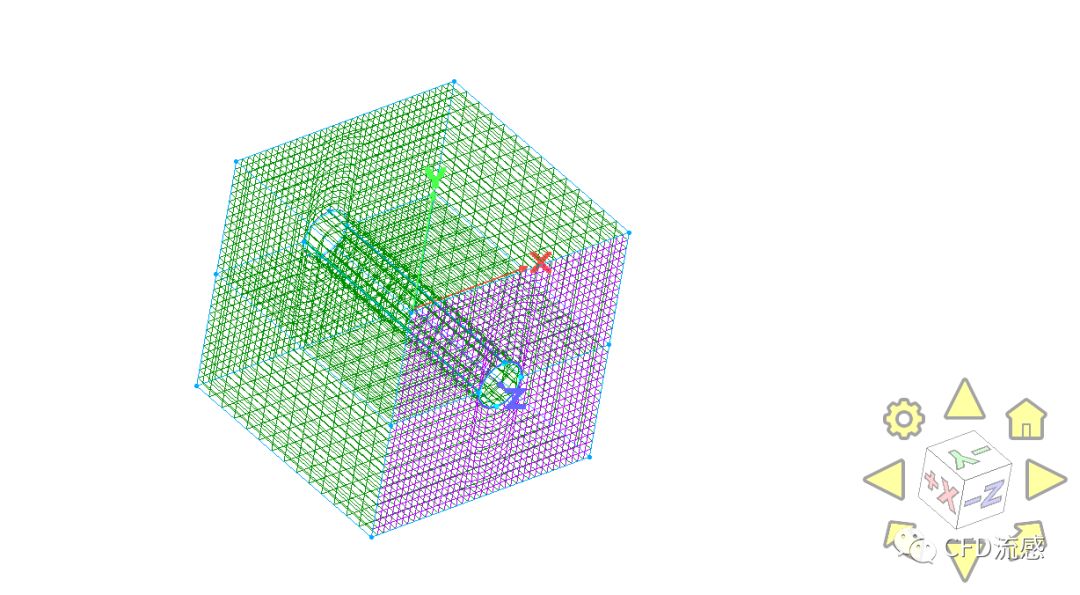

正方形另一半的面网格生成方法相同。选择这两个刚刚生成的面，然后进行拉伸，拉伸方法与圆管相同create->extrude->path，参考路径可以选择圆管长度方向上一条conncetor。

为了简化过程，这里圆管外侧并没有建立边界层。边界层可以按照普通的圆柱外流场网格方法建立。

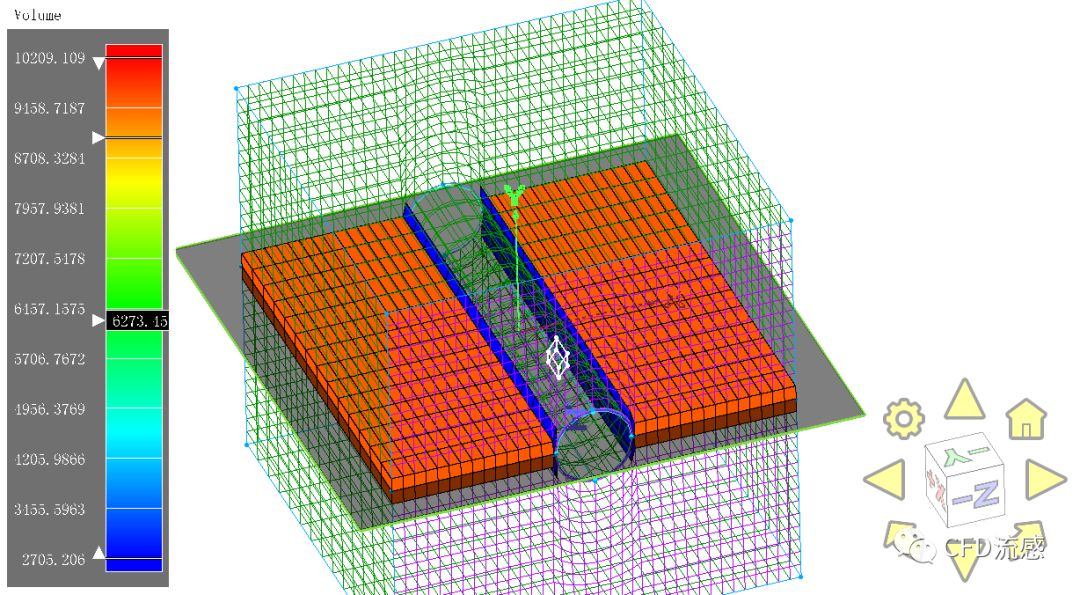

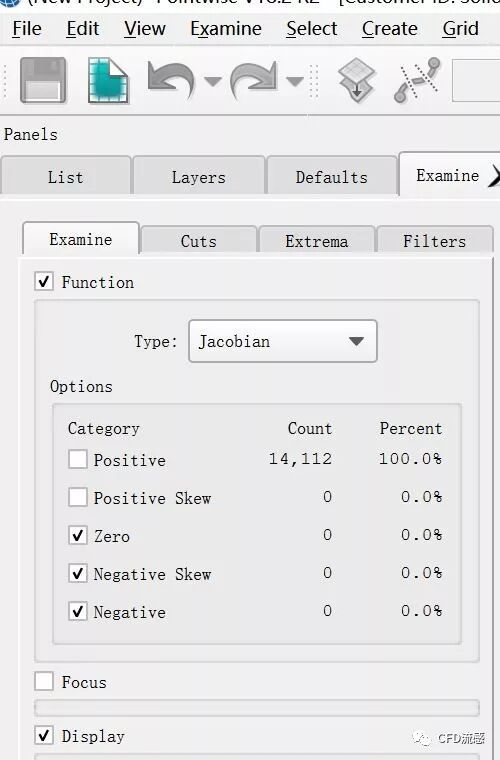

结构网格生成后，一般要进行检查，重要的几项包括：体积，法向和雅克比。

作者：本案例系本人工作之余完成的，仅供参考，如有个别错误请见谅！欢迎大家交流经验。
